Xi lanh MD25X10S
Thông số kỹ thuật xi lanh Airtac MD25X10S
đại lý MD25X10S | nhà phân phối MD25X10S | đại lý Airtac

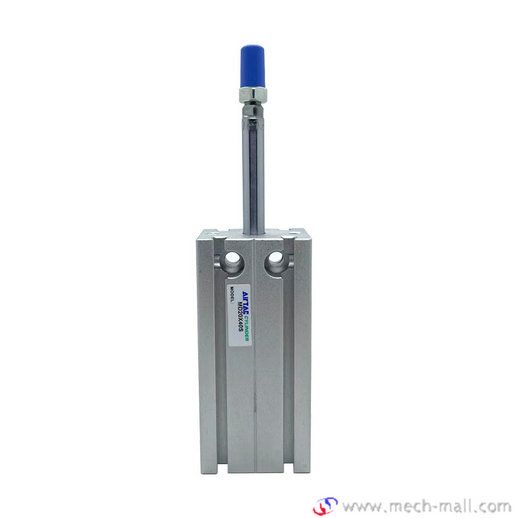

AirTAC MD25X10S Multi Mount Cylinder
Product feature
- Manufactured by our enterprise.
- There are several ways to fix the cylinder and it is convenient to install and use.
- Several cylinders can be assembled together to effectively save the installation space.
- The guide precision of piston rod is high and no additional lubricant is needed.
- Cylinders of various specifications are optional.
- The seal material with high temperature resistance is adopted to guarantee the normal operation of cylinder at 150℃(Option).

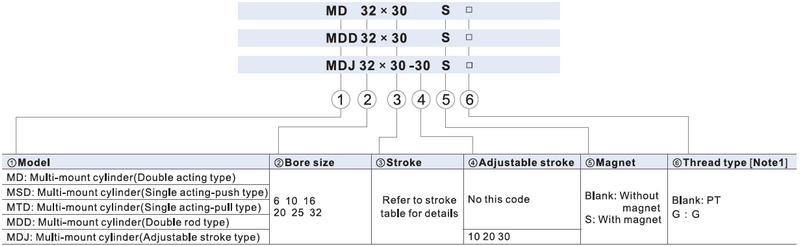

Mã hiệu đặt hàng
Thông số kỹ thuật
| Kích thước lỗ(mm) | 6 | 10 | 16 | 20 | 25 | 32 | |
| Kiểu hành động | MD/MDD/MDJ | Tác động kép | |||||
| MSD/MTD | Single acting | ||||||
| Fluid | Air(to be filtered by 40µm filter element) | ||||||
| Áp suất hoạt động | Tác động kép | 0.15~1.0MPa(22~145psi) | |||||
| Single acting | 0.2~1.0MPa(28~145psi) | ||||||
| Áp suất thử | 1.5MPa(215psi) | ||||||
| Nhiệt độ ℃ | -20~70 | ||||||
| Phạm vi tốc độ mm/s | Tác động kép: 30~500 Single acting: 50~500 | ||||||
| Hành trình tolerance | 0 1.0 | ||||||
| Loại đệm | Bumper | ||||||
| Kích thước cổng [Note] | M5X0.8 | 1/8” | |||||
Hành trình
| Kích thước lỗ(mm) | Standard stroke(mm) | Max.std stroke | |
| 6 | Tác động kép | 5 10 15 20 25 30 35 | 35 |
| Single acting | 5 10 15 20 | 20 | |
| 10 | Tác động kép | 5 10 15 20 25 30 35 | 35 |
| Single acting | 5 10 15 20 | 20 | |
| 16 | Tác động kép | 5 10 15 20 25 30 40 50 | 50 |
| Single acting | 5 10 15 20 | 20 | |
| 20 | Tác động kép | 5 10 15 20 25 30 40 50 60 | 60 |
| Single acting | 5 10 15 20 | 20 | |
| 25 | Tác động kép | 5 10 15 20 25 30 40 50 60 | 60 |
| Single acting | 5 10 15 20 | 20 | |
| 32 | Tác động kép | 5 10 15 20 25 30 40 50 60 | 60 |
| Single acting | 5 10 15 20 | 20 | |
Mã hiệu
Tác động kép:MD25X10S.
Single acting-push type:MSD25X10S.
Single acting-pull type:MTD25X10S.
Double rod type:MDD25X10S.
Adjustable stroke type:MDJ25X10S.

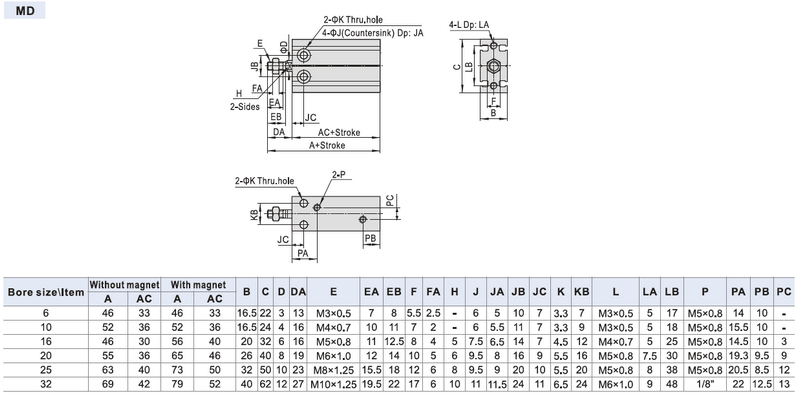

Dimensions
Brand
Airtac
