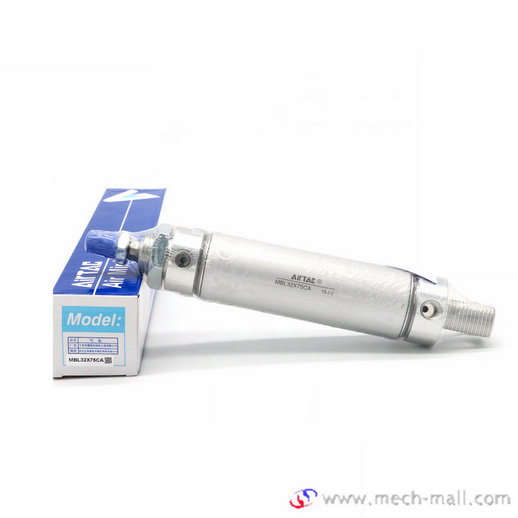

AirTAC MBL32X75CA

Xi lanh MBL50X40SCA

Danh mục: Airtac MBL Thẻ: AIRTAC, đại lý MBL50X40SCA, MBL50X40SCA, nhà phân phối MBL50X40SCA, xi lanh Airtac, Xi lanh MBL50X40SCA

Mô tả
Brand

Xi lanh MBL50X40SCA

Thông số kỹ thuật xi lanh Airtac MBL50X40SCA

đại lý MBL50X40SCA | nhà phân phối MBL50X40SCA | đại lý Airtac

AirTAC MBL50X40SCA Mini Cylinder

Product feature

Manufactured by our enterprise.
Riveted structure is adopted to connect front and bak cover and cylinder tube to make it credibility.
Piston adopts heterogeneous two-way seal structure.
There are several modes of back cover, which makes the installation of cylinder more convenient.
There are cylinders and mounting accessories with several specifications for your choice.

Mã hiệu đặt hàng

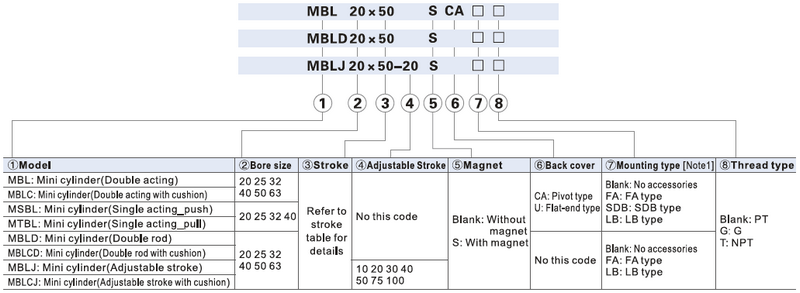

MBL Mã hiệu đặt hàng

Thông số kỹ thuật

Kích thước lỗ(mm)		20	25	32	40	50	63
Acting type	MSBL/MTBL	Single acting				━
	MBL/MBLD/MBLJ	Tác động kép
	MBLC/MBLCD/MBLCJ	Tác động kép with cushion
Fluid		Air(to be filtered by 40µm filter element)
Operating pressure	Tác động kép	0.15~1.0MPa(22~145psi)(1.5~10.0bar)
	Single acting	0.2~1.0MPa(28~145psi)(2.0~10.0bar)				━
Áp suất thử		1.5MPa(215psi)(15bar)
Nhiệt độ ℃		-20~70
Phạm vi tốc độ mm/s		Tác động kép: 30~800 Single acting: 50~800
Hành trình tolerance		0~150 ₀^1.0＞150 ₀^1.5
Loại đệm		MBLC, MBLCD, MBLCJ: Adjustable cushion; Others: Bumper
Kích thước cổng [Note1]		1/8”			1/4”

Hành trình

Kích thước lỗ (mm)		Standard stroke (mm)	Max.std stroke	Max. stroke
MBL MBLC	20/25	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500	800
	32/40	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500	800
	50/63	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500	800
MBLD MBLJ MBLCD MBLCJ	20/25	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300	300	━
	32/40	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500	━
	50/63	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500	━
MSBL	20/25	10 15 20 25 30 40 50 60 75 80 100 125 150	━	━
MSBL	32/40	10 15 20 25 30 40 50 60 75 80 100 125 150	━	━
MTBL	20/25	10 15 20 25 30 40 50 60 75 80 100	━	━
MTBL	32/40	10 15 20 25 30 40 50 60 75 80 100	━	━

Mã hiệu

Tác động kép: MBL50X40SCA, MBL50X40SU.

Tác động kép with cushion:MBLC50X40SCA, MBLC50X40SU.

Double rod: MBLD50X40S.

Double rod with cushion: MBLCD50X40S.

Adjustable stroke: MBLJ50X40S.

Adjustable stroke with cushion: MBLCJ50X40S.

Dimensions

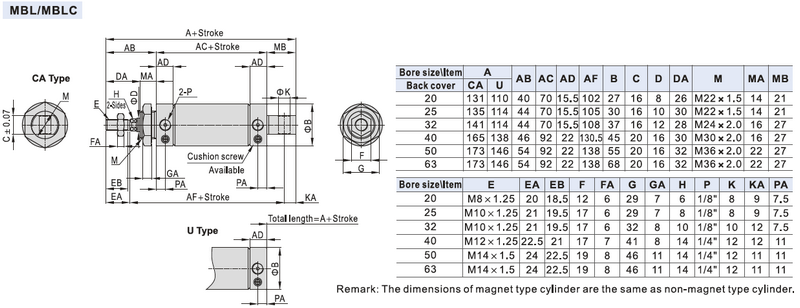

MBL Series Dimensions
