Xi lanh JSI80X160S

Thông số kỹ thuật xi lanh Airtac JSI80X160S

đại lý JSI80X160S | nhà phân phối JSI80X160S | đại lý Airtac

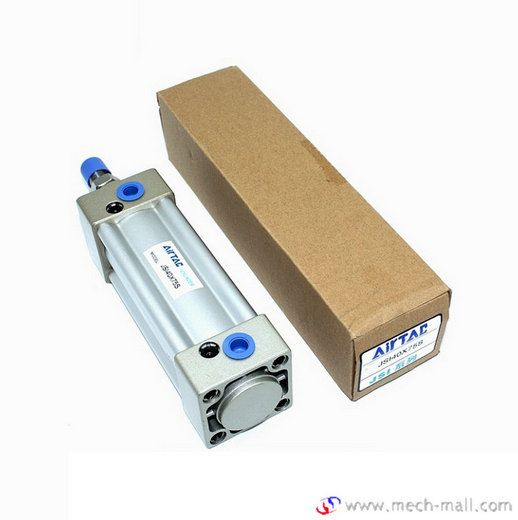

AirTAC JSI80X160S Standard Cylinder

Product feature

JSI standard cylinder.
The seal of piston adopts heterogeneous two way seal structure. It`s dimension is tight and it has the function of greasel reservation.
The cylinder barrel is aluminum profile with hard anodizing treatment.
Compared with ISO 15552 standard cylinder, the cylinder of JSI series with the same cylinder diameter is shorter.
The buffer adjustment of cylinder is smooth and steady.
Cylinders and mounting accessories for installation with several specification are optional.

Mã hiệu đặt hàng

JSI ordering code

Thông số kỹ thuật

Kích thước lỗ(mm)		32	40	50	63	80	100	125
Kiểu hành động		Tác động kép
Fluid		Air(to be filtered by 40µm filter element)
Mounting type	JSI	Basic FA FB CA CB CR LB TC TCM1 TCM2
	JSID、JSIJ	Basic FA LB TC TCM1 TCM2
Áp suất hoạt động		0.15~1.0MPa(22~145psi)(1.5~10.0bar)
Áp suất thử		1.5MPa(215psi)(15bar)
Nhiệt độ ℃		-20~70℃
Phạm vi tốc độ mm/s		30~800						30~500
Hành trình tolerance		0~250 ₀^1.0 251~1000₀^1.51001~1500 ₀^2.0
Loại đệm		Variable cushion
Adjustable cushion stroke		20	20.5			29		33
Kích thước cổng [Note1]		1/8”	1/4”		3/8”		1/2”

Hành trình
