Xi lanh HLH20X25S

Thông số kỹ thuật xi lanh Airtac HLH20X25S

đại lý HLH20X25S | nhà phân phối HLH20X25S | đại lý Airtac

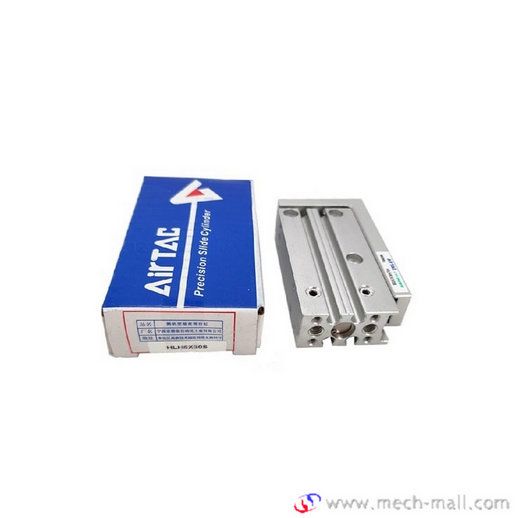

AirTAC HLH20X25S Slide Table Cylinder

Product feature

Miniature linear roller ball bearing integrated wise cylinder.
With the excellent straightness and non-rotation, it is more suitable for precision assembly.
Mounting is possible from 4 directions.
Piping is possible from 3 directions.

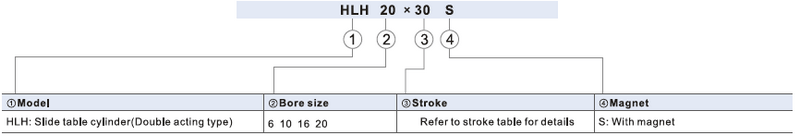

Mã hiệu đặt hàng

HLH Mã hiệu đặt hàng

Thông số kỹ thuật

Kích thước lỗ(mm)	6	10	16	20
Kiểu hành động	Tác động kép
Fluid	Air(to be filtered by 40µm filter element
Áp suất hoạt động	0.2~0.7MPa(29~100psi)(2.0~7.0bar)		.015~0.7MPa(22~100psi)(1.5~7.0bar)
Áp suất thử	1.2MPa(175psi)(12.0bar)
Nhiệt độ ℃	-20~70
Phạm vi tốc độ mm/s	50~500
Allowable kinetic energy(J)	0.008	0.025	0.05	0.1
Hành trình tolerance	₀^1.0
Loại đệm	Bumper
Sensor switches[Note1]	CMSH, DMSH, EMSH
Kích thước cổng	M5X0.8

Hành trình

Mã hiệu

HLH20X25S.

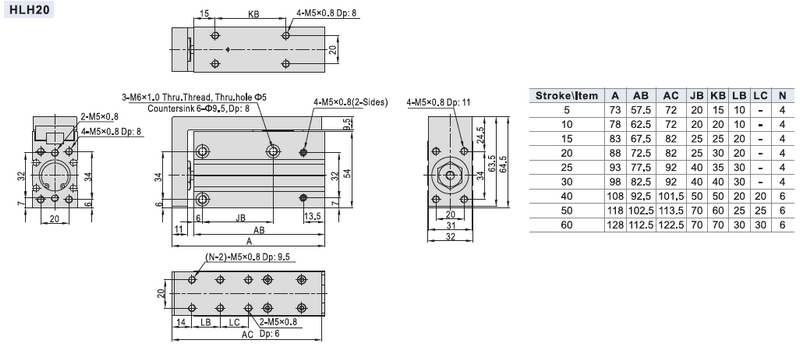

Dimensions

HLH20 dimensions
